开始使用 Inverse Unity Package

本指南将通过基本设置和简单的示例，介绍Haply Inverse Unity Package的基本使用方法。内容涵盖软件包的安装、力反馈装置的设置，以及编写用于力控制和位置控制的简单脚本。

有关详细说明和高级方法，请参阅教程。

版本支持​

  • Unity 2021.3.x LTS：受支持版本
  • Unity 2022.1.x LTS：受支持版本
  • Unity 6000.x LTS：受支持版本
  • Haply Inverse SDK: 3.1.0 及以上

先决条件​

  • Haply Inverse SDK 请安装 3.1.0 及以上版本。
  • Haply 请确认 Inverse Service是否正在运行。
  • 在启动场景之前，请确保Inverse3 与VerseGrip设备已连接并完成校准。
注释

该软件包正在持续开发中，旨在增强对Inverse3 的支持。如需支持、反馈或提出需求，请联系我们。

安装​

“Inverse Unity” 插件可从Unity 的Scoped Registry中获取。要集成该插件，请按照以下步骤操作：

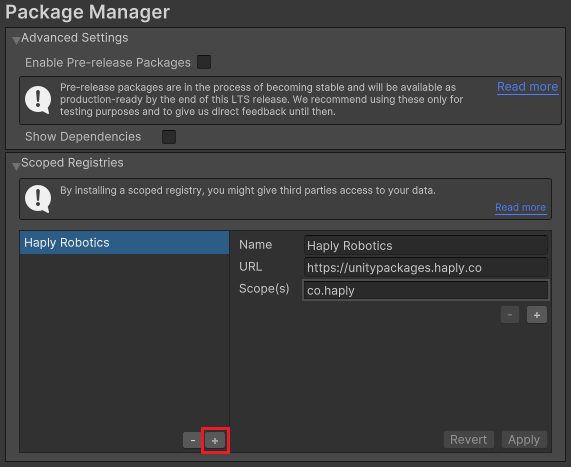

  1. 打开“编辑”>“项目设置”>“包管理器”。按照以下内容添加一个新的“范围注册表”。

    • 姓名： Haply Robotics
    • URL： https://unitypackages.haply.co
    • 范围 co.haply

    范围-注册表

  2. 窗口 > 软件包管理器 打开，加上 点击按钮，按名称添加软件包 进行选择。 co.haply.inverse 输入，添加 点击。

    upm-ui-quick-add

安装完成后，Inverse 软件包将显示在软件包管理器中。

触觉模拟器的设置​

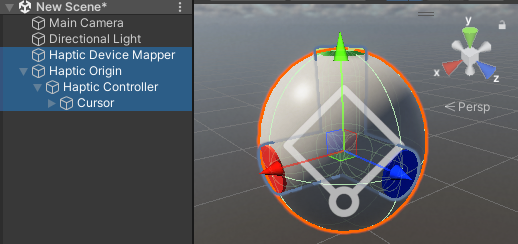

要创建触觉支架，请依次选择“GameObject” > “Haply Inverse” > “Haptic Rig (one hand)”。 此操作将构建一个包含Inverse3 控制器和VerseGrip的完整环境。

该场景将包含以下内容：

  • 使用“触觉设备映射器：Haply 反向服务”来管理设备映射。
  • Haptic Origin：在场景中对触觉设置进行缩放和定位。
  • 触觉控制器： Inverse3 基于VerseGrip的设备数据，控制光标的力度或位置。
  • 光标：用于显示场景，包含Inverse3 光标和VerseGrip光标这两个组件。

触觉装置

有关包中组件的详细信息，请参阅“全局架构”文档页面。

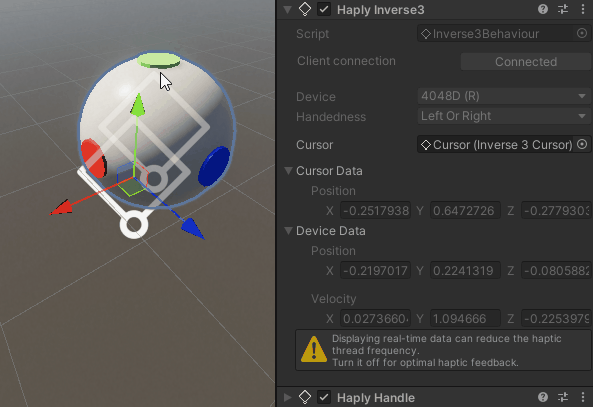

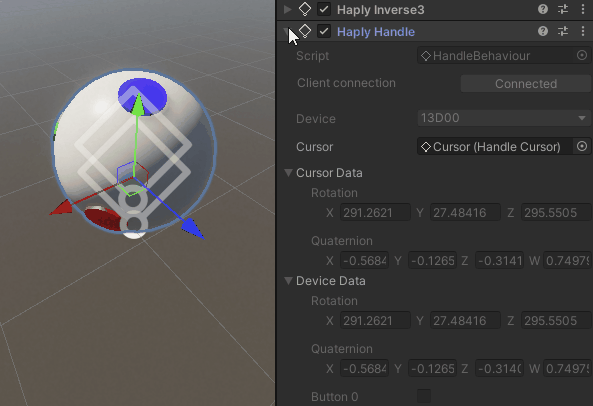

在“播放”模式下，球体将 Inverse3 会随着光标和VerseGrip的方向同步移动和旋转。

inverse3-检查员

处理督察

力控制模式​

ForceControl.cs 编写 C# 脚本，触觉起源 将其附加到 GameObject 上。 使用此脚本后，可通过检查器中的滑块 Inverse3 可以对设备施加力。

using Haply.Inverse;
using UnityEngine;

public class ForceControl : MonoBehaviour
{
    [Range(-2, 2)]
    public float forceX;
    [Range(-2, 2)]
    public float forceY;
    [Range(-2, 2)]
    public float forceZ;

    private Inverse3 _inverse3;

    private void Awake()
    {
        _inverse3 = GetComponentInChildren<Inverse3>();
    }

    protected void OnEnable()
    {
        _inverse3.DeviceStateChanged += OnDeviceStateChanged;
    }

    protected void OnDisable()
    {
        _inverse3.DeviceStateChanged -= OnDeviceStateChanged;
        _inverse3.Release();
    }

    private void OnDeviceStateChanged(object sender, Inverse3EventArgs args)
    {
        var inverse3 = args.DeviceController;
        inverse3.SetCursorLocalForce(new Vector3(forceX, forceY, forceZ));
    }
}

力控

脚本说明​

  • forceX, Y, Z: 这是可通过滑块调整的力矢量的分量。力是，CursorSetForce 在传递给方法之前，会对其进行限制，以确保其处于安全范围内。 或者，标准的 Vector3 也可以使用字段。

  • Awake(): 从当前的 GameObject 或其子对象开始 Inverse3 获取组件。

  • OnEnable(): Awake 在调用该方法之后，以及每次脚本生效时，来自触觉更新的 OnDeviceStateChanged 在另一个线程中注册回调函数。

  • OnDisable(): 当脚本失效或应用程序停止运行时，将取消回调注册并重置状态。

  • OnDeviceStateChanged: 从检查器窗口中 force 获取向量，CursorSetForce 使用该方法 Inverse3 将转发至。

    重要：该回调由触觉线程以 1kHz 至 8kHz 的高频调用。 充分优化该回调中的所有代码至关重要。

使用方法​

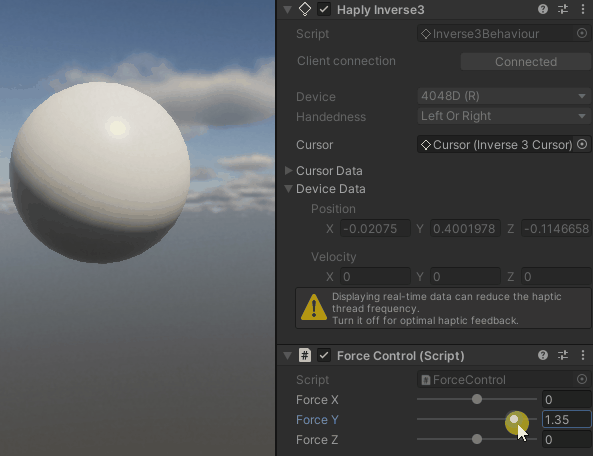

进入播放模式前，请确保光标处于悬停状态。设备将进入由绿色指示灯显示的“力控”状态。 随后，您可以使用滑块调节力输出，并在设备的工作区内进行操作。

警告

调整力度后，Inverse3 会开始移动。请确认工作区中没有障碍物，并务必持续按住光标。 有关安全指南，请参阅关于安全使用的文章。

光标设置力

位置控制模式​

同样，用于控制设备位置的 PositionControl.cs 编写 C# 脚本，触觉起源 将其附加到 GameObject 上。

using Haply.Inverse;
using UnityEngine;

public class PositionControl : MonoBehaviour
{
   [Range(-0.1f, 0.1f)]
   public float positionX;
   [Range(-0.1f, 0.1f)]
   public float positionY;
   [Range(-0.1f, 0.1f)]
   public float positionZ;

   private Inverse3 _inverse3;

   private void Awake()
   {
     _inverse3 = GetComponentInChildren<Inverse3>();
   }

   protected void OnEnable()
   {
     _inverse3.DeviceStateChanged += OnDeviceStateChanged;
   }

   protected void OnDisable()
   {
     _inverse3.DeviceStateChanged -= OnDeviceStateChanged;
     _inverse3.Release();
   }

   private void OnDeviceStateChanged(object sender, Inverse3EventArgs args)
   {
     var inverse3 = args.DeviceController;
     inverse3.SetCursorLocalPosition(inverse3.WorkspaceCenterLocalPosition + new Vector3(positionX, positionY, positionZ));
   }
}

请确认ForceControl脚本或其他用于控制设备的脚本已禁用。

位置控制

与前面的例子一样：

  • 在播放模式下使用滑块 位置 要调整，positionX, Y, and Z 将使用……

    已选中 Range(-0.1, 0.1) 大致相当于可达到的最大位置。

  • Awake 方法是 Inverse3 获取组件。
  • OnEnable 该方法是，Awake 在调用方法之后，以及每次脚本生效时，通过触觉更新进行 OnDeviceStateChanged 在另一个线程中注册回调函数。
  • OnDisable 当脚本失效或应用程序停止运行时，该方法会取消回调注册并重置状态。

不过，存在以下区别：

  • OnDeviceStateChanged 回调函数会在每个触觉帧中， 从“检查器”窗口获取位置向量，并将该向量 WorkspaceCenterLocalPosition 此外， CursorSetLocalPosition 使用该方法将其发送至Inverse3 。

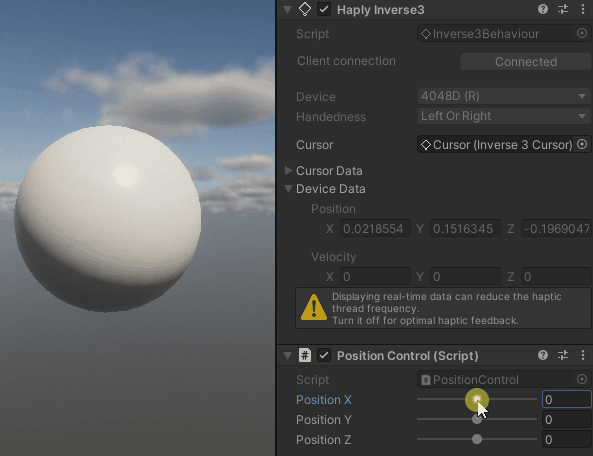

进入再生模式之前，请将光标停留在中心位置附近。 设备应进入位置控制状态（由蓝色指示灯显示）。 随后，您可以通过滑块调整位置输出，以确认设备的工作空间。

警告

调整位置后，Inverse3 会开始移动。请确认工作区中没有贵重物品，并务必握紧光标。 详情请参阅关于安全使用的文章。

光标位置的设置
