VerseGrip 触控笔入门指南

VerseGrip为Inverse3 、Inverse3X和MinVerse 增添了方向追踪功能。本文介绍了VerseGrip触控笔的配置步骤及其功能。

VerseGrip 触控笔介绍

VerseGrip Stylus 设备采用专有的高速无线通信技术，用于实时追踪设备方向以及手持状态下的输入和输出（I/O）。该设备设计旨在为各种应用提供高度的通用性。

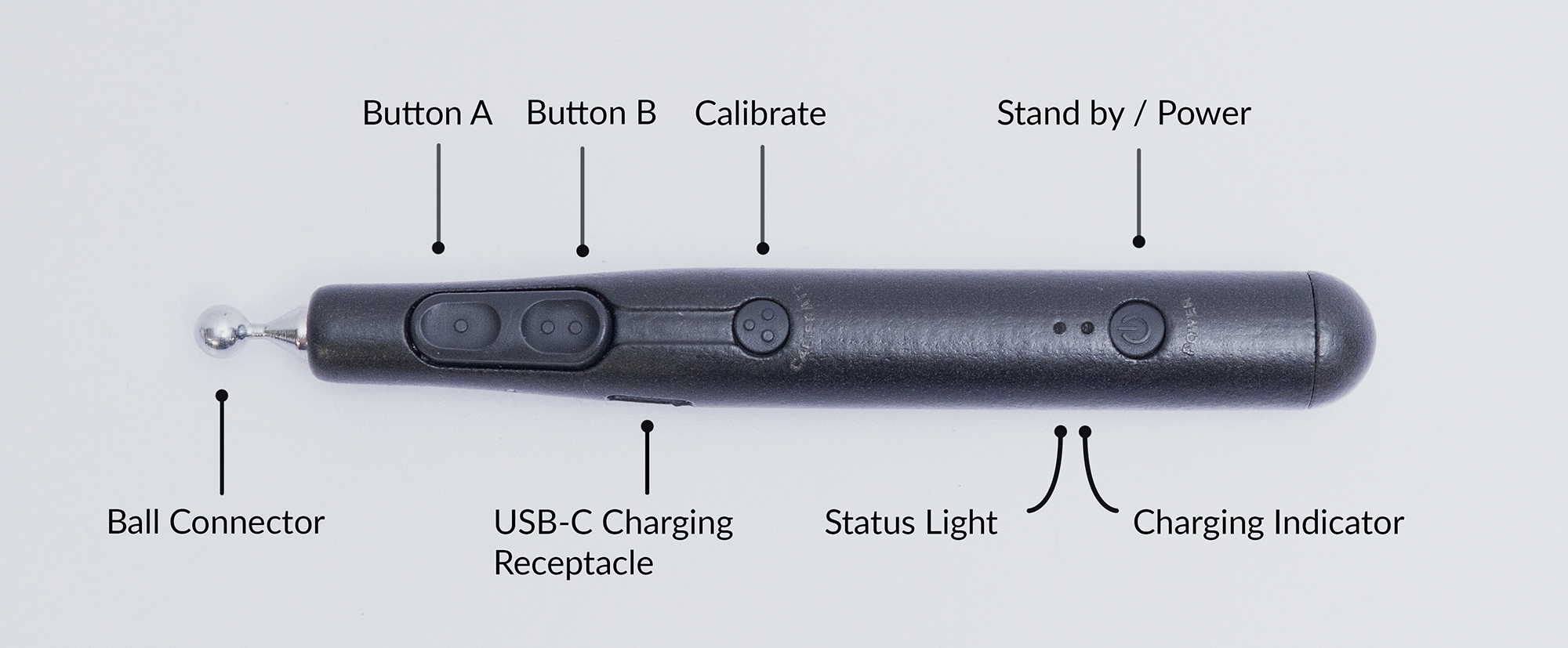

主要特点如下：

2个用户输入按钮，
1 个校准按钮，
1 个开/关机/待机按钮
2 个 LED 状态指示灯
USB-C 充电端口
无线通信速率最高可达 1 KHz
电池续航时间为10至12小时
单个频段内，最多可将8支VerseGrip触控笔与一个适配器配对

客户服务

如果您对设备或其操作有任何疑问或顾虑，请联系我们的支持团队以获取帮助。VerseGrip Stylus 设备内置了复杂的专有无线技术。拆开设备将导致保修失效，并可能导致设备无法使用。为避免发货延误和昂贵的维修费用，请勿拆开设备。

VerseGrip 触控笔的配置与校准

本节介绍了连接适配器、开启 VerseGrip Stylus 设备以及进行校准的步骤。

安装

将该适配器插入计算机的USB端口。
将手柄放在平坦且不会移动的表面上，按键朝上，球形连接器朝向屏幕。

通电与校准

轻按电源/待机按钮一次。状态指示灯将先亮起红色，随后转为黄色，表明设备的惯性测量单元（IMU）正在进行自校准。
自动校准完成后，触控笔将连接到计算机。
当触控笔成功连接并进行无线数据传输时，状态指示灯将闪烁绿色。
如果电池电量过低，VerseGrip Stylus 设备将每 2 分钟自动关机一次；请立即为其充电。

重新校准

校准过程会重置 VerseGrip 的坐标系，使校准过程中握持设备时的方向成为新的参考轴。

要重新校准，请将触控笔置于您希望重新校准的位置，然后按住校准按钮三秒钟，或者直到模拟画面中的方向发生变化为止。

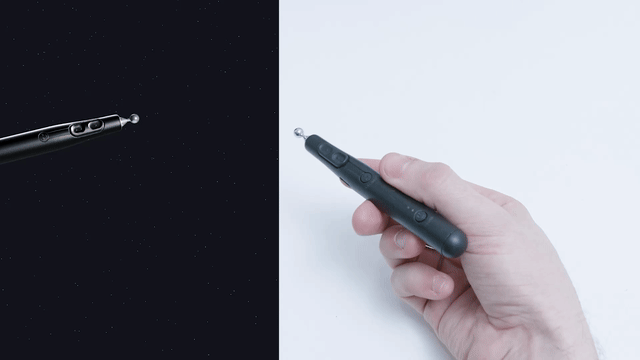

以下演示对比了设备未经校准和经过校准时的运行表现。在演示过程中，校准前请按照图示方式握持VerseGrip设备。

待机与关机

按一下开/关机按钮，即可返回待机模式。状态指示灯将开始闪烁白色，数据传输将停止。
要关闭VerseGrip Stylus设备，请长按电源/待机按钮5秒钟，然后松开。松开按钮后，状态指示灯应熄灭，且不会发出任何光信号。数据传输将停止。

充电

将VerseGrip Stylus设备连接到USB-C充电端口。
当设备连接到电源时，充电指示灯将持续亮起蓝色，电池充满电后指示灯将熄灭。
如果将触控笔插入电源时其处于关闭状态，它会自动开启。

警告：如果您拥有的VerseGrip Stylus设备是在2024年8月至12月期间发货的，请勿让电池完全放电。一旦电量耗尽，电池可能无法再次充电。如果发生这种情况，VerseGrip Stylus 设备只要保持连接电源，仍可继续工作。请联系Haply 支持团队，以获取可解决此问题的固件更新文件。

状态和指示灯

颜色	光影序列	说明
Jaune	快速进出式熔炉	传感器初始自动校准（将VerseGrip设备静置在桌面上）
	快速闪烁	按下方向校准按钮，校准过程已启动
	Fixe	按下方向校准按钮，校准完成
Rouge	快速进出式熔炉	适配器已断开，未收到主机信号
	快速闪烁	按下电源/待机按钮，关机过程已启动
Vert	输入/输出融合	适配器已连接，VerseGrip 处于数据流活动模式
	Fixe	适配器已连接，VerseGrip 处于数据流活动模式，USB 电源已连接
布兰克	输入/输出融合	适配器已连接，VerseGrip 处于待机/休眠模式，未传输数据
	Fixe	适配器已连接，VerseGrip 处于待机/休眠模式，未传输数据，USB 供电已连接
橙色	Flash（交替显示）	电量不足警告，该通知在当前状态下交替显示
	双闪（交替闪烁）	电池电量极低警告，该通知在当前状态下交替显示
萨尔塞尔	输入/输出融合	设备固件的更新方法
(更生动)	Fixe	按下用户按钮后，当前指示灯颜色保持不变且更鲜艳
已关闭	没有灯光	停止，断电

充电指示灯的颜色	光影序列	说明
Bleu	Fixe	负责
	快速闪烁	充电即将完成
已关闭	没有灯光	充电完成

历史状态和指示灯

下面的状态指示灯对应于VerseGrip Stylus早期版本（固件1.10及更早版本）中的旧状态和颜色。

颜色	光影序列	说明
Rouge	Fixe	待处理组件的初始化
	闪烁	待机模式。不进行数据传输
Bleu	Fixe	传感器初始自动校准（将VerseGrip设备静置在桌面上）
Vert	闪烁	适配器已连接，VerseGrip 处于数据流活动模式
已关闭	没有灯光	停止，断电

充电指示灯的颜色	光影序列	说明
Bleu	Fixe	负责
	快速闪烁	充电即将完成
已关闭	没有灯光	充电完成

代码示例

以下是一个使用 C++ 调用 VerseGrip Stylus 的简单示例。

#include <external/libhv.h>

#include <nlohmann/json.hpp>

#include <chrono>
#include <cstdio>
#include <string>

using namespace hv;
using json = nlohmann::json;

// Procedure to get the first detected and available Wired VerseGrip Stylus device id
std::string get_first_verse_grip_device_id(const json &data) {
    const auto& vgs = data["wireless_verse_grip"];

    if (vgs.empty()) {
        return "";
    }

    return vgs.items().begin().key();
}

int main() {
    const auto print_delay = std::chrono::milliseconds(100);
    auto current           = std::chrono::high_resolution_clock::now();
    bool first_message     = true;
    std::string device_id;

    WebSocketClient ws;

    ws.onmessage = [&](const std::string &msg) {
        json data = json::parse(msg);

        if (first_message) {
            first_message              = false;
            const std::string first_id = get_first_verse_grip_device_id(data);

            if (first_id.empty()) {
                printf("no Wireless VerseGrip found.\n");
                ws.close();
                return;
            }

            device_id = first_id;
        }

        if (device_id.empty() || !data["wireless_verse_grip"].contains(device_id)) {
            return;
        }

        const auto now = std::chrono::high_resolution_clock::now();

        if (std::chrono::high_resolution_clock::now() > current + print_delay) {
            current          = now;
            const json state = data["wireless_verse_grip"][device_id];

            printf("Rotation : { x:%f, y:%f, z:%f, w:%f }, Hall:%i, Button : [%d, %d, %d], Battery: {%f}\n",
                state["orientation"]["x"].get<float>(),
                state["orientation"]["y"].get<float>(),
                state["orientation"]["z"].get<float>(),
                state["orientation"]["w"].get<float>(),
                state["hall"].get<int8_t>(),
                state["buttons"]["a"].get<bool>(),
                state["buttons"]["b"].get<bool>(),
                state["buttons"]["c"].get<bool>(),
                state["battery_level"].get<float>());
        }
    };

    ws.open("ws://localhost:10000");

    printf("Press ENTER to stop...\n\n");
    while (std::cin.get() != '\n') {
    }

    if (ws.isConnected()) {
        ws.close();
    }

    return 0;
}

#include <string.h>

#include <chrono>
#include <iostream>
#include <iterator>
#include <string>
#include <thread>

#include "HardwareAPI.h"

int main(int argc, char* argv[])
{
    char* portName;

    if (argc < 2)
    {
        std::printf("Usage: %s <port>\n", argv[0]);
    }
    else
    {
#if defined(_WIN32) || defined(_WIN64)
        portName = _strdup(argv[1]);  // argv1;
#endif
#if defined(__linux__)
        portName = strdup(argv[1]);  // argv1;
#endif
    }

    Haply::HardwareAPI::IO::SerialStream serial_stream(portName);

    Haply::HardwareAPI::Devices::Handle handle(&serial_stream);

    while (true)
    {
        Haply::HardwareAPI::Devices::Handle::VersegripStatusResponse data;
        data = handle.GetVersegripStatus();
        std::printf(
            "device_id: %d battery_level: %f quaternion: %f %f %f %f buttons: "
            "%d error_flags: %d\n",
            data.device_id, data.battery_level, data.quaternion[0],
            data.quaternion[1], data.quaternion[2], data.quaternion[3],
            data.buttons, data.error_flag);

    }
}
