开始使用 VerseGrip 触控笔

VerseGrips 为Inverse3、Inverse3X 和MinVerse 增添了姿态追踪功能。本文概述了 VerseGrip 触控笔的设置流程及其功能。

VerseGrip 触控笔

VerseGrip 触控笔采用专有的高速无线通信技术，可实现方向追踪和手持输入/输出（I/O）功能。该产品专为满足多种应用场景的需求而设计，具有极高的通用性。

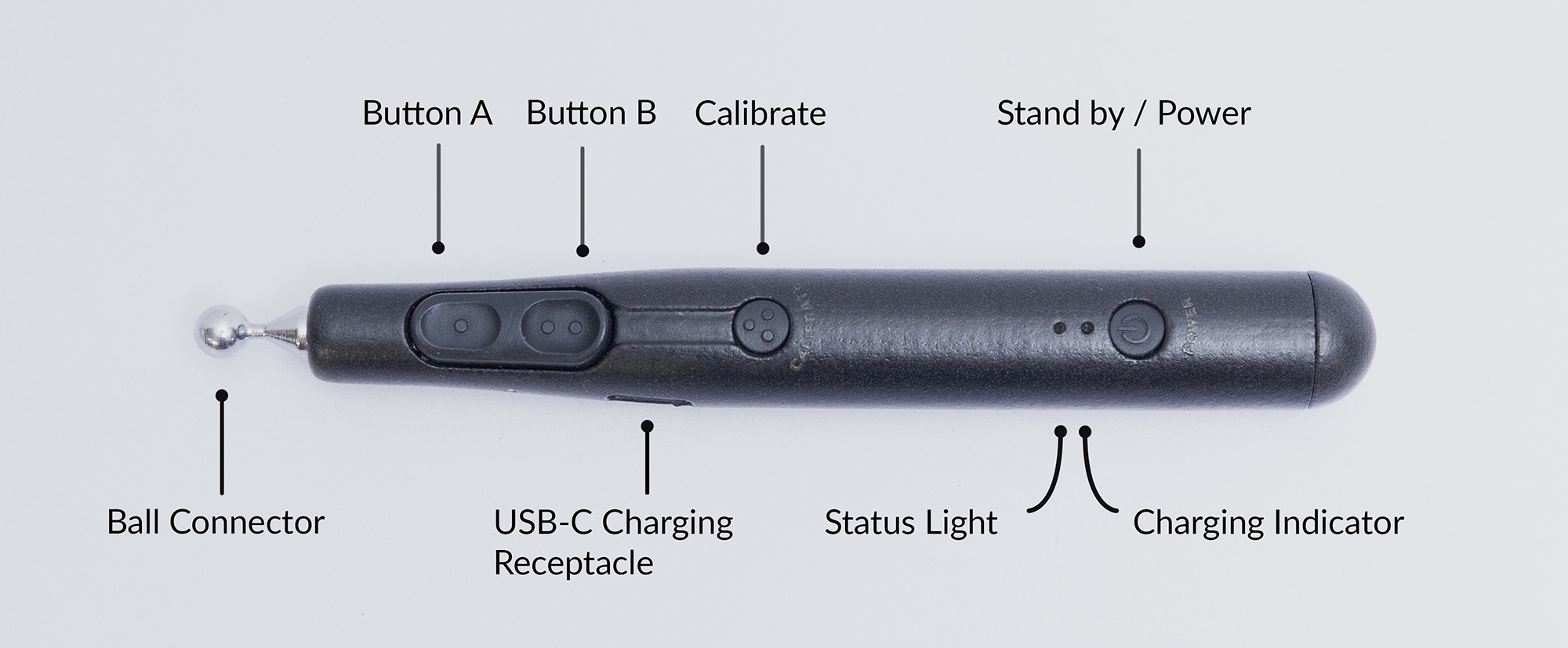

主要功能包括

2 个用户输入按钮、
1 个校准按钮、
1 个电源/待机按钮
2个状态指示灯
USB-C 充电接口
无线通信速度高达 1 KHz
10-12 小时电池使用时间
一个频段上最多可有 8 个 VerseGrip Stylus 与加密狗配对

客户支持

如果您对设备或其操作有任何问题或疑虑，请联系我们的支持团队寻求帮助。VerseGrip 触控笔包含复杂的专有无线技术。打开设备将使您的保修失效，并可能导致设备无法使用。为避免延长运输时间和昂贵的维修费用，请勿打开设备。

VerseGrip 触控笔的设置和校准

本节概述了插入加密狗、打开 VerseGrip 触控笔和校准的步骤。

设置

将加密狗插入计算机的USB端口。
将手柄放在不会移动的平坦表面上，按键朝上，球形连接器朝向屏幕。

开机和校准

按一下电源按钮。状态指示灯将先变为红色，随后转为黄色，表示设备中的IMU正在进行自校准。
完成自校准后，触控笔将与计算机连接。
当触控笔成功连接并通过无线方式传输数据时，状态指示灯将闪烁绿色。
如果电量极低，VerseGrip 触控笔会每 2 分钟自动关机一次；请立即为其充电。

重新校准

校准过程会重置 VerseGrip 的坐标系，使得校准期间握持设备时的方向成为新的参考轴。

要重新校准，请将触控笔置于您希望校准的位置，按住校准按钮三秒钟，或直到模拟画面中的方向发生变化。

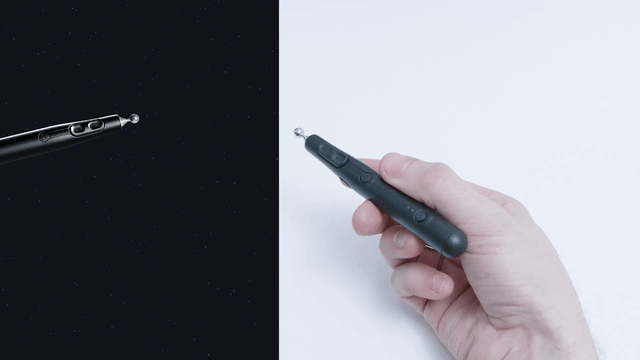

以下演示对比了设备未校准时与已校准时的行为表现。在进行演示时，必须按照图示配置握持VerseGrip，然后才能进行校准。

待机和关机

按一下电源按钮即可返回待机模式。状态指示灯将开始闪烁白色，数据传输将停止。
要关闭 VerseGrip 触控笔，请按住电源按钮 5 秒钟，然后松开。松手后，状态指示灯应该会熄灭，并且不会有任何指示。它将停止传输数据。

充电

通过 USB-C 充电端口为 VerseGrip 触控笔充电。
连接电源后，充电状态指示灯将持续显示蓝色，充满电后指示灯将熄灭。
如果在连接电源时触控笔处于关闭状态，它会自动开启。

警告：如果您拥有的VerseGrip触控笔是在2024年8月至12月期间发货的——请勿让电池完全放电。一旦电量耗尽，电池可能无法再次充电。如果发生这种情况，只要VerseGrip触控笔保持连接电源，它就能继续工作。请Haply 以获取固件更新文件，从而解决此问题。

状态和指示灯

颜色	灯光序列	说明
黄色	快速淡入/淡出	初始自动传感器参考校准（将VerseGrip平放在桌面上）
	快速眨眼	按下方向校准按钮，校准过程已启动
	实心	已按下方向校准按钮，校准完成
红色	快速淡入/淡出	适配器已断开连接，未收到主机信号
	快速眨眼	按下电源按钮，关机过程已启动
绿色	淡入/淡出	适配器已连接，VerseGrip 处于活动数据流模式
	实心	适配器已连接，VerseGrip 处于活动数据流模式，USB 供电已连接
白色	淡入/淡出	适配器已连接，VerseGrip 处于空闲/待机模式，无数据传输
	实心	适配器已连接，VerseGrip 处于空闲/待机模式，无数据传输，USB 供电已连接
橙色	Flash（隔行扫描）	电量不足警告指示，通知在当前状态下交替显示
	双闪（隔行扫描）	电池电量极低警告指示，通知与当前状态交替显示
青绿色	淡入/淡出	设备固件更新模式
（更明亮）	实心	用户按下按钮后，当前指示灯颜色变为实心且更亮
关闭	无光	关机，断电

电量指示灯颜色	灯光序列	说明
蓝色	实心	充电
	快速眨眼	充电即将完成
关闭	无光	充电完成

旧版状态和指示灯

下方的状态指示灯显示的是VerseGrip触控笔早期版本（固件1.10及以下）中的状态和颜色。

颜色	灯光序列	说明
红色	实心	待初始化组件
	眨眼	待机模式。不进行数据传输
蓝色	实心	初始自动传感器参考校准（将VerseGrip平放在桌面上）
绿色	眨眼	适配器已连接，VerseGrip 处于活动数据流模式
关闭	无光	关机，断电

电量指示灯颜色	灯光序列	说明
蓝色	实心	充电
	快速眨眼	充电即将完成
关闭	无光	充电完成

代码示例

以下是一个关于如何在 C++ 中使用 VerseGrip 触控笔的简单示例。

#include <external/libhv.h>

#include <nlohmann/json.hpp>

#include <chrono>
#include <cstdio>
#include <string>

using namespace hv;
using json = nlohmann::json;

// Procedure to get the first detected and available Wired VerseGrip Stylus device id
std::string get_first_verse_grip_device_id(const json &data) {
    const auto& vgs = data["wireless_verse_grip"];

    if (vgs.empty()) {
        return "";
    }

    return vgs.items().begin().key();
}

int main() {
    const auto print_delay = std::chrono::milliseconds(100);
    auto current           = std::chrono::high_resolution_clock::now();
    bool first_message     = true;
    std::string device_id;

    WebSocketClient ws;

    ws.onmessage = [&](const std::string &msg) {
        json data = json::parse(msg);

        if (first_message) {
            first_message              = false;
            const std::string first_id = get_first_verse_grip_device_id(data);

            if (first_id.empty()) {
                printf("no Wireless VerseGrip found.\n");
                ws.close();
                return;
            }

            device_id = first_id;
        }

        if (device_id.empty() || !data["wireless_verse_grip"].contains(device_id)) {
            return;
        }

        const auto now = std::chrono::high_resolution_clock::now();

        if (std::chrono::high_resolution_clock::now() > current + print_delay) {
            current          = now;
            const json state = data["wireless_verse_grip"][device_id];

            printf("Rotation : { x:%f, y:%f, z:%f, w:%f }, Hall:%i, Button : [%d, %d, %d], Battery: {%f}\n",
                state["orientation"]["x"].get<float>(),
                state["orientation"]["y"].get<float>(),
                state["orientation"]["z"].get<float>(),
                state["orientation"]["w"].get<float>(),
                state["hall"].get<int8_t>(),
                state["buttons"]["a"].get<bool>(),
                state["buttons"]["b"].get<bool>(),
                state["buttons"]["c"].get<bool>(),
                state["battery_level"].get<float>());
        }
    };

    ws.open("ws://localhost:10000");

    printf("Press ENTER to stop...\n\n");
    while (std::cin.get() != '\n') {
    }

    if (ws.isConnected()) {
        ws.close();
    }

    return 0;
}

#include <string.h>

#include <chrono>
#include <iostream>
#include <iterator>
#include <string>
#include <thread>

#include "HardwareAPI.h"

int main(int argc, char* argv[])
{
    char* portName;

    if (argc < 2)
    {
        std::printf("Usage: %s <port>\n", argv[0]);
    }
    else
    {
#if defined(_WIN32) || defined(_WIN64)
        portName = _strdup(argv[1]);  // argv1;
#endif
#if defined(__linux__)
        portName = strdup(argv[1]);  // argv1;
#endif
    }

    Haply::HardwareAPI::IO::SerialStream serial_stream(portName);

    Haply::HardwareAPI::Devices::Handle handle(&serial_stream);

    while (true)
    {
        Haply::HardwareAPI::Devices::Handle::VersegripStatusResponse data;
        data = handle.GetVersegripStatus();
        std::printf(
            "device_id: %d battery_level: %f quaternion: %f %f %f %f buttons: "
            "%d error_flags: %d\n",
            data.device_id, data.battery_level, data.quaternion[0],
            data.quaternion[1], data.quaternion[2], data.quaternion[3],
            data.buttons, data.error_flag);

    }
}
