VerseGrip 触控笔 入门指南

VerseGrip 为Inverse3、Inverse3X 和MinVerse 增加了姿态追踪功能。本文介绍了 VerseGrip Stylus 的设置步骤及其功能。

VerseGrip 触控笔

VerseGrip 触控笔采用专有的高速无线通信技术，提供姿态追踪和手持输入/输出（I/O）功能。它面向多种应用场景设计，具有很强的通用性。

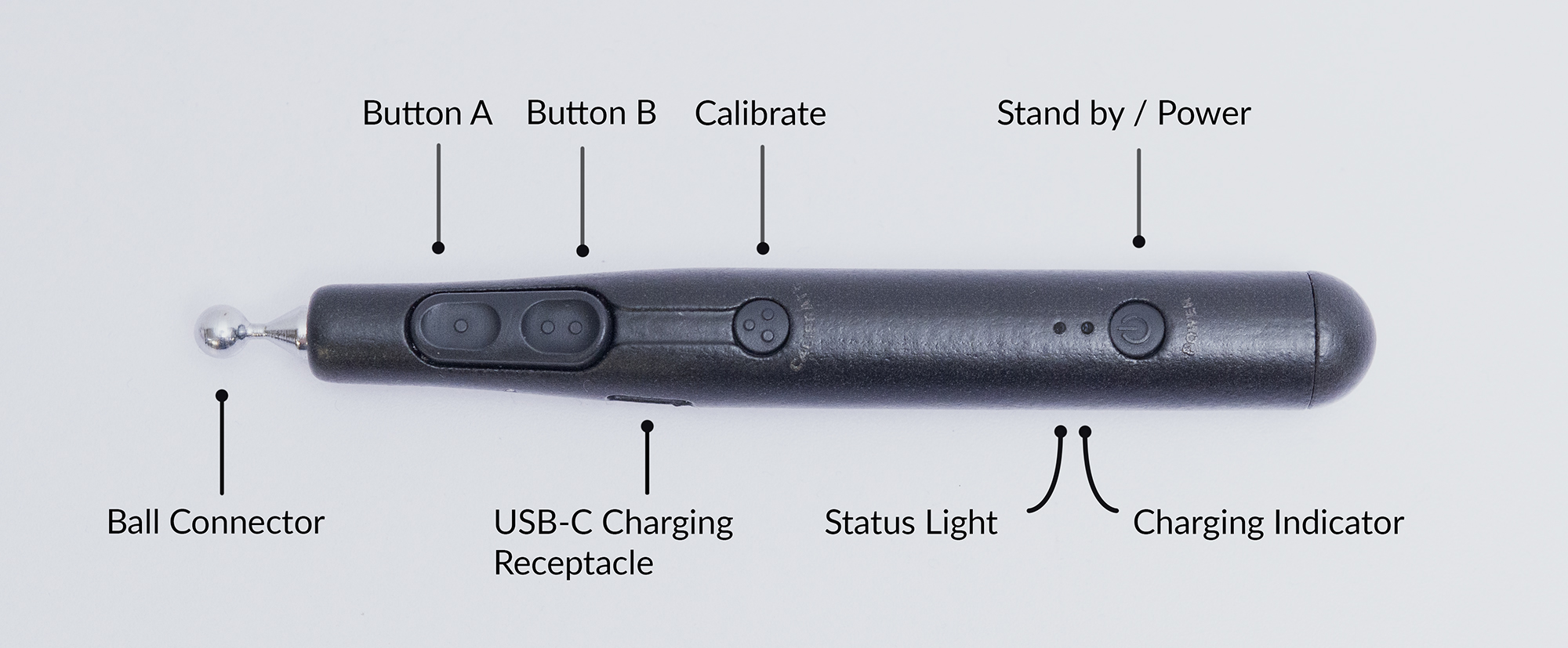

主要功能包括：

• 2 个用户输入按钮，
• 1 个校准按钮，
• 1 个电源/待机按钮
• 2 个状态指示灯
• USB-C 充电接口
• 无线通信速率最高可达 1 KHz
• 电池续航时间为 10–12 小时
• 同一频段上最多可将 8 个 VerseGrip Stylus 与一个接收器（dongle）配对

客户支持

如果您对设备或其运行有任何疑问或顾虑，请联系我们的支持团队寻求帮助。VerseGrip Stylus 采用了复杂的专有无线技术。打开设备将导致保修失效，并可能导致设备无法使用。为避免延长运输时间并产生高额维修费用，请勿打开设备。

VerseGrip 触控笔的设置与校准

本节介绍了插入接收器、开启 VerseGrip Stylus 以及进行校准的步骤。

设置

• 将接收器插入电脑的 USB 接口。
• 将手柄放在平整且不会移动的表面上，按钮朝上，球形连接器朝向屏幕。

开机与校准

• 按一次电源按钮。状态指示灯会先变为红色，然后变为黄色，表示设备内的IMU正在进行自校准。
• 校准完成后，Stylus 将连接到电脑。
• 当 Stylus 成功连接并通过无线方式传输数据时，状态指示灯会闪烁绿色。
• 如果电池电量严重不足，VerseGrip Stylus 每 2 分钟会自动关机一次；请立即充电。

重新校准

校准过程会重置 VerseGrip 的坐标系，使校准时握持设备的方向成为新的参考轴。

• 要重新校准，请将 Stylus 保持在您希望校准的姿态，按住校准按钮三秒钟，或直到仿真中的姿态发生变化为止。

下图对比了设备未校准和已校准时的行为。演示时，VerseGrip 必须先保持图中所示的姿态，然后再进行校准。

待机与关机

• 按一次电源按钮即可返回待机模式。状态指示灯将开始闪烁白色，数据传输停止。
• 要关闭 VerseGrip Stylus，请按住电源按钮 5 秒后松开。松开后，状态指示灯应熄灭，且不再有任何指示。设备将停止传输数据。

充电

• 通过 USB-C 充电接口为 VerseGrip Stylus 充电。
• 接通电源时，充电状态指示灯将持续亮起蓝色，充满后熄灭。
• 如果在接通电源时 Stylus 处于关闭状态，它将自动开机。

警告：如果您的 VerseGrip Stylus 是在 2024 年 8 月至 12 月期间发货的，请勿让电池电量完全耗尽。电量耗尽后，电池可能无法再保持电量。如果出现这种情况，只要保持连接电源，VerseGrip Stylus 仍可继续工作。请联系Haply 支持团队，获取用于修复此问题的固件更新文件。

状态与指示灯

颜色	灯光模式	说明
黄色	快速渐亮/渐暗	初始自动传感器基准校准（将 VerseGrip 静置于桌面上）
	快速闪烁	已按下姿态校准按钮，校准过程已开始
	常亮	已按下姿态校准按钮，校准完成
红色	快速渐亮/渐暗	适配器已断开，主机无信号
	快速闪烁	已按下电源按钮，关机过程已开始
绿色	渐亮/渐暗	适配器已连接，VerseGrip 处于活动数据流模式
	常亮	适配器已连接，VerseGrip 处于活动数据流模式，USB 供电已连接
白色	渐亮/渐暗	适配器已连接，VerseGrip 处于空闲/待机模式，无数据流传输
	常亮	适配器已连接，VerseGrip 处于空闲/待机模式，无数据传输，USB 供电已连接
橙色	闪烁（交错）	电池电量低警告提示，通知在当前状态下以交错方式显示
	双闪（交替闪烁）	电池电量严重不足的警告提示，通知在当前状态下以交错方式显示
蓝色	渐亮/渐暗	设备固件更新模式
（更亮）	常亮	用户按下按键，当前指示灯呈常亮状态且亮度更高
关闭	无光	关机，断电

充电指示灯颜色	灯光模式	说明
蓝色	常亮	正在充电
	快速闪烁	即将满
关闭	无光	充电完成

旧版状态与指示灯

以下状态指示灯为旧版状态和颜色，见于早期版本的 VerseGrip Stylus（固件 1.10 及以下）。

颜色	灯光模式	说明
红色	常亮	等待组件初始化
	闪烁	待机模式，无数据传输
蓝色	常亮	初始自动传感器基准校准（将 VerseGrip 静置于桌面上）
绿色	闪烁	适配器已连接，VerseGrip 处于活动数据流模式
关闭	无光	关机，断电

充电指示灯颜色	灯光模式	说明
蓝色	常亮	正在充电
	快速闪烁	即将满
关闭	无光	充电完成

示例代码

以下是在 C++ 中使用 VerseGrip Stylus 的一个简单示例。

#include <external/libhv.h>

#include <nlohmann/json.hpp>

#include <chrono>
#include <cstdio>
#include <string>

using namespace hv;
using json = nlohmann::json;

// Procedure to get the first detected and available Wired VerseGrip Stylus device id
std::string get_first_verse_grip_device_id(const json &data) {
    const auto& vgs = data["wireless_verse_grip"];

    if (vgs.empty()) {
        return "";
    }

    return vgs.items().begin().key();
}

int main() {
    const auto print_delay = std::chrono::milliseconds(100);
    auto current           = std::chrono::high_resolution_clock::now();
    bool first_message     = true;
    std::string device_id;

    WebSocketClient ws;

    ws.onmessage = [&](const std::string &msg) {
        json data = json::parse(msg);

        if (first_message) {
            first_message              = false;
            const std::string first_id = get_first_verse_grip_device_id(data);

            if (first_id.empty()) {
                printf("no Wireless VerseGrip found.\n");
                ws.close();
                return;
            }

            device_id = first_id;
        }

        if (device_id.empty() || !data["wireless_verse_grip"].contains(device_id)) {
            return;
        }

        const auto now = std::chrono::high_resolution_clock::now();

        if (std::chrono::high_resolution_clock::now() > current + print_delay) {
            current          = now;
            const json state = data["wireless_verse_grip"][device_id];

            printf("Rotation : { x:%f, y:%f, z:%f, w:%f }, Hall:%i, Button : [%d, %d, %d], Battery: {%f}\n",
                state["orientation"]["x"].get<float>(),
                state["orientation"]["y"].get<float>(),
                state["orientation"]["z"].get<float>(),
                state["orientation"]["w"].get<float>(),
                state["hall"].get<int8_t>(),
                state["buttons"]["a"].get<bool>(),
                state["buttons"]["b"].get<bool>(),
                state["buttons"]["c"].get<bool>(),
                state["battery_level"].get<float>());
        }
    };

    ws.open("ws://localhost:10000");

    printf("Press ENTER to stop...\n\n");
    while (std::cin.get() != '\n') {
    }

    if (ws.isConnected()) {
        ws.close();
    }

    return 0;
}

---

#include <string.h>

#include <chrono>
#include <iostream>
#include <iterator>
#include <string>
#include <thread>

#include "HardwareAPI.h"

int main(int argc, char* argv[])
{
    char* portName;

    if (argc < 2)
    {
        std::printf("Usage: %s <port>\n", argv[0]);
    }
    else
    {
#if defined(_WIN32) || defined(_WIN64)
        portName = _strdup(argv[1]);  // argv1;
#endif
#if defined(__linux__)
        portName = strdup(argv[1]);  // argv1;
#endif
    }

    Haply::HardwareAPI::IO::SerialStream serial_stream(portName);

    Haply::HardwareAPI::Devices::Handle handle(&serial_stream);

    while (true)
    {
        Haply::HardwareAPI::Devices::Handle::VersegripStatusResponse data;
        data = handle.GetVersegripStatus();
        std::printf(
            "device_id: %d battery_level: %f quaternion: %f %f %f %f buttons: "
            "%d error_flags: %d\n",
            data.device_id, data.battery_level, data.quaternion[0],
            data.quaternion[1], data.quaternion[2], data.quaternion[3],
            data.buttons, data.error_flag);

    }
}
