VerseGrip 触控笔入门指南

VerseGrips 为Inverse3 、Inverse3X 和 MinVerse 添加了方向追踪功能。本文将介绍 VerseGrip 触控笔的设置步骤及其功能。

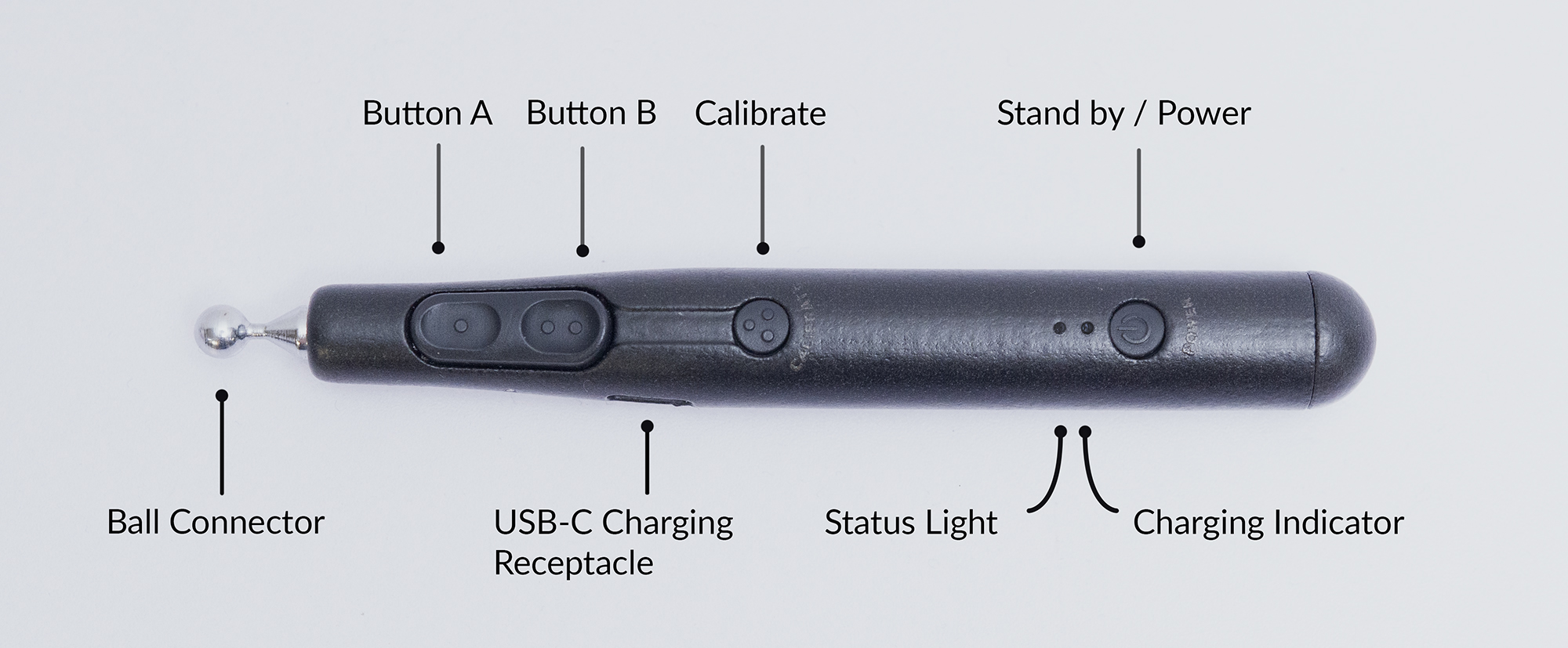

VerseGrip 触控笔简介

VerseGrip 触控笔采用独有的高速无线通信技术，可实现方向追踪以及手持状态下的输入/输出（I/O）功能。其设计旨在广泛应用于各种场景。

主要功能如下：

2个用户输入按钮，
1个校准按钮，
1个电源/待机按钮
2个状态LED指示灯
USB-C 充电端口
最高 1 KHz 的无线通信速率
电池续航时间 10~12 小时
在同一频段内，一个配对设备最多可与8支VerseGrip触控笔配对

客户支持

如果您对设备或其操作有任何疑问或顾虑，请联系支持团队。VerseGrip Stylus 内部采用了复杂的专有无线技术。一旦拆开设备，保修将失效，且设备可能无法正常工作。为避免交货时间延长或产生高额维修费用，请切勿拆开设备。

VerseGrip 触控笔的设置与校准

本节将介绍连接适配器、开启 VerseGrip Stylus 电源以及进行校准的步骤。

设置

请将该设备插入计算机的USB端口。
请将手柄放在不会移动的平坦表面上。确保按钮朝上，球形连接器朝向屏幕。

开机与校准

请按一下电源按钮。状态指示灯会先亮起红色，随后变为黄色，这表明设备内的IMU正在进行自校准。
自动校准完成后，触控笔将连接到计算机上。
当Stylus成功连接并开始无线传输数据时，状态指示灯会闪烁绿色。
当电量非常低时，VerseGrip Stylus 会每 2 分钟自动关机。请立即充电。

重新校准

校准过程会重置VerseGrip的坐标系，使校准过程中握持设备时的方向成为新的基准轴。

若要重新校准，请在所需位置握住触控笔，并按住校准按钮3秒钟，或者一直按住该按钮，直到模拟中的方向发生变化为止。

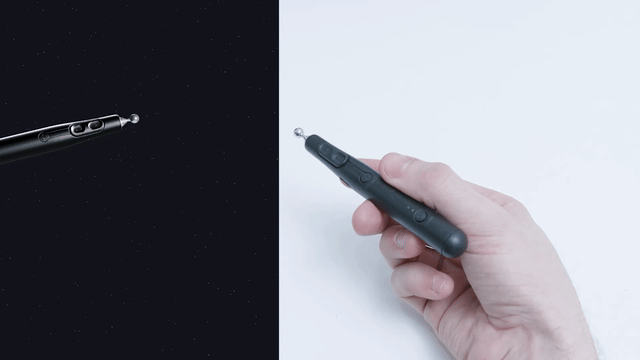

以下是未进行校准和已进行校准时设备运行情况的对比演示。在演示中，必须在执行校准之前将VerseGrip保持在下图所示的姿态。

待机模式和关机

按一下电源按钮，设备将返回待机模式。状态指示灯开始闪烁白色，数据传输将停止。
要关闭VerseGrip触控笔的电源，请按住电源按钮5秒钟，然后松开。松开按钮后，状态指示灯将熄灭，且不会显示任何提示。数据传输也将停止。

充电

请通过 USB-C 充电端口连接 VerseGrip 触控笔。
连接电源后，充电状态指示灯将持续亮起蓝色，充满电后熄灭。
当Stylus处于关闭状态时，若将其连接到电源，设备会自动开启。

警告：如果您正在使用2024年8月至12月期间出厂的VerseGrip Stylus，请务必避免电池完全放电。电池一旦放电，可能无法再保持电量。在此情况下，VerseGrip Stylus只要保持连接电源，即可继续工作。如需获取用于解决此问题的固件更新文件，请联系Haply 支持团队。

状态和指示灯

颜色	指示灯模式	说明
黄色	快速淡入/淡出	初始自动传感器基准校准（请将VerseGrip静置在桌面上）
	快速闪烁	按下方向校准按钮，校准过程随即开始
	持续亮着	方向校准按钮已被按下，校准已完成
红色	快速淡入/淡出	适配器已断开连接，未收到来自主机的信号
	快速闪烁	按下电源按钮后，关机过程开始
绿色	淡入/淡出	适配器已连接，VerseGrip 处于活动数据流模式
	持续亮着	适配器已连接，VerseGrip 处于活动数据流模式，USB 电源已连接
白色	淡入/淡出	适配器已连接，VerseGrip 处于空闲/待机模式，无数据流
	持续亮着	适配器已连接，VerseGrip 处于空闲/待机模式，无数据流，USB 电源已连接
橙色	闪烁（交错扫描）	电池电量不足警告提示，当前状态下通知以交错方式显示
	双重闪烁（交错扫描）	电池电量极低警告提示，当前状态下通知以交错方式显示
青绿色	淡入/淡出	设备固件更新模式
(更亮)	持续亮着	用户按钮被按下，当前显示颜色持续亮起，且更亮
关闭	无指示灯	结束，关机

充电指示灯颜色	指示灯模式	说明
蓝色	持续亮着	正在充电
	快速闪烁	充电即将完成
关闭	无指示灯	充电完成

旧版本的状态和指示灯

下文所述的指示灯状态和颜色是 VerseGrip Stylus 早期版本（固件 1.10 及以下）中使用的旧版状态。

颜色	指示灯模式	说明
红色	持续亮着	正在等待组件初始化
	闪烁	待机模式。无数据传输
蓝色	持续亮着	初始自动传感器基准校准（请将VerseGrip静置在桌面上）
绿色	闪烁	适配器已连接，VerseGrip 处于活动数据流模式
关闭	无指示灯	结束，关机

充电指示灯颜色	指示灯模式	说明
蓝色	持续亮着	正在充电
	快速闪烁	充电即将完成
关闭	无指示灯	充电完成

示例代码

以下是一个简单的示例，演示了如何在 C++ 集成环境中使用 VerseGrip Stylus。

#include <external/libhv.h>

#include <nlohmann/json.hpp>

#include <chrono>
#include <cstdio>
#include <string>

using namespace hv;
using json = nlohmann::json;

// Procedure to get the first detected and available Wired VerseGrip Stylus device id
std::string get_first_verse_grip_device_id(const json &data) {
    const auto& vgs = data["wireless_verse_grip"];

    if (vgs.empty()) {
        return "";
    }

    return vgs.items().begin().key();
}

int main() {
    const auto print_delay = std::chrono::milliseconds(100);
    auto current           = std::chrono::high_resolution_clock::now();
    bool first_message     = true;
    std::string device_id;

    WebSocketClient ws;

    ws.onmessage = [&](const std::string &msg) {
        json data = json::parse(msg);

        if (first_message) {
            first_message              = false;
            const std::string first_id = get_first_verse_grip_device_id(data);

            if (first_id.empty()) {
                printf("no Wireless VerseGrip found.\n");
                ws.close();
                return;
            }

            device_id = first_id;
        }

        if (device_id.empty() || !data["wireless_verse_grip"].contains(device_id)) {
            return;
        }

        const auto now = std::chrono::high_resolution_clock::now();

        if (std::chrono::high_resolution_clock::now() > current + print_delay) {
            current          = now;
            const json state = data["wireless_verse_grip"][device_id];

            printf("Rotation : { x:%f, y:%f, z:%f, w:%f }, Hall:%i, Button : [%d, %d, %d], Battery: {%f}\n",
                state["orientation"]["x"].get<float>(),
                state["orientation"]["y"].get<float>(),
                state["orientation"]["z"].get<float>(),
                state["orientation"]["w"].get<float>(),
                state["hall"].get<int8_t>(),
                state["buttons"]["a"].get<bool>(),
                state["buttons"]["b"].get<bool>(),
                state["buttons"]["c"].get<bool>(),
                state["battery_level"].get<float>());
        }
    };

    ws.open("ws://localhost:10000");

    printf("Press ENTER to stop...\n\n");
    while (std::cin.get() != '\n') {
    }

    if (ws.isConnected()) {
        ws.close();
    }

    return 0;
}

#include <string.h>

#include <chrono>
#include <iostream>
#include <iterator>
#include <string>
#include <thread>

#include "HardwareAPI.h"

int main(int argc, char* argv[])
{
    char* portName;

    if (argc < 2)
    {
        std::printf("Usage: %s <port>\n", argv[0]);
    }
    else
    {
#if defined(_WIN32) || defined(_WIN64)
        portName = _strdup(argv[1]);  // argv1;
#endif
#if defined(__linux__)
        portName = strdup(argv[1]);  // argv1;
#endif
    }

    Haply::HardwareAPI::IO::SerialStream serial_stream(portName);

    Haply::HardwareAPI::Devices::Handle handle(&serial_stream);

    while (true)
    {
        Haply::HardwareAPI::Devices::Handle::VersegripStatusResponse data;
        data = handle.GetVersegripStatus();
        std::printf(
            "device_id: %d battery_level: %f quaternion: %f %f %f %f buttons: "
            "%d error_flags: %d\n",
            data.device_id, data.battery_level, data.quaternion[0],
            data.quaternion[1], data.quaternion[2], data.quaternion[3],
            data.buttons, data.error_flag);

    }
}
